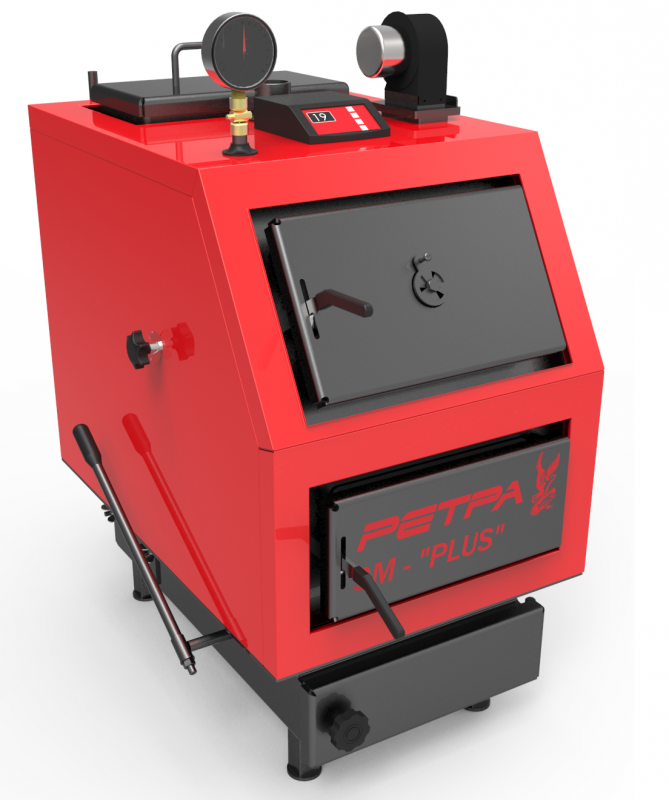

КОТЕЛ «Ретра-3М»

Общие характеристки котлов «Ретра-3М»



Топка котла 250кВтПрименение:

Котел применяется для центрального отопления индивидуального жилья и жилищных комплексов, административных и промышленных, складских помещений, в особенности деревообрабатывающих предприятий, животноводческих комплексов, павильонов, теплиц, школ, магазинов, медицинских учреждений и т.д.


Топливо:

Котел приспособлен для сжигания любого вида сырья: уголь, торфобрикет, пелеты, опилки, стружка, щепа, хворост, солома, макулатура и т.д. Наиболее рационально применение смесейвысококалорийного топлива (каменный уголь, торфобрикет) с низкокалорийным (опилки, хворост, солома). Так же при выборе котла важно учитывать особенности местной сырьевой базы.


Схема котла «Ретра-4М Дуо» 100кВтУстройство:

Котёл «Ретра-3М» представляет собой конструкцию из прочной листовой стали с чрезвычайно развитой поверхностью приема тепла. Котел имеет трёхкамерную структуру. Первая камера (топка) имеет большой объём, который позволяет максимально продлить период сгорания одноразовой порции топлива. Всвязи с чем, после розжига не требуется постоянное обслуживание. Вторая камера выполняет функцию отбора тепла от продуктов сгорания и имеет большую поверхность теплообмена. Третья (зольниковая) камера предназначена для скопления золы и отходов сгорания. Колосники оборудованы механическим разрыхлителем. Для интенсификации процесса горения предусмотрена установка вентилятора. Корпус котла теплоизолированный.

Конструктивные особенности:

  • возможность образования "воздушного кокона" в камере сгорания вследствие регулирования воздушных потоков, что позволяет достичь максимальной теплоотдачи и существенно продлить процесс горения; (Аналогов не существует!)
  • возможность объединения прямоточного и пиролизного метода горения; (Аналогов не существует!)
  • возможность очистки колосниковой решетки в процессе горения; (Аналогов не существует!)
  • возможность прочистки воздушных форсунок и воздушных каналов в процессе их загрязнения (съемные воздушные каналы); (Аналогов не существует!)
  • система рассечения воздушного потока снизу и очистки рассекателей воздуха; (Аналогов не существует!)
  • запор выноса тепла с дымовыми газами, достижение их температуры на выходе 70°C при температуре носителя в системе 50-70°C. (Аналогов не существует!)



Шнековая подача у котла «Ретра-3М» 400кВтТехнические данные:

  • мощность от 18 до 1150 кВт;
  • температура нагретой воды: Тмах = 95°С;
  • рабочее давление: Р = 0,2-0,35МПа (по требованию до 0,6МПа);
  • коэффициент полезного действия, в зависимости от вида топлива, до 93%.



Гарантийные обязательства:

  • гарантия 24 месяца при соблюдении условий эксплуатации;
  • постоянный сервис по окончанию гарантии;
  • подробная инструкция по установке и эксплуатации котла.



Система управления:

Конструкция котла предусматривает установку системы регулирования, основанной на электронном терморегуляторе. Он устанавливается на котёл и, в зависимости от температуры воды на выходе из котла, включает или выключает вентилятор поддува воздуха в топку и циркуляционный насос в системе отопления.

Возможности:

  • ручное и автоматическое включение вентилятора и циркуляционного насоса;
  • подача звукового и светового аварийного сигнала (в том числе дистанционного) при достижении предельного значения температуры теплоносителя на выходе из котла (95°C), автоматическое отключение вентилятора;
  • контроль наличия достаточного количества топлива в камере сгорания, звуковой и световой сигнал (в том числе дистанционный), в случае падения температуры теплоносителя до критической отметки;
  • цифровая индикация текущей температуры теплоносителя на выходе из котла и задание нужной температуры;
  • работа по последовательному интерфейсу RS485 (протокол ModBus) — для дистанционной передачи информации о текущей температуре теплоносителя, сигналах управления и аварийных сигналах, для задания температурных значений теплоносителя, для пуска или остановки автоматической системы управления, дальнейшей ее регистрации и визуализации.



Уникальные характеристики:



Настройка котла 300кВтЭкологичность

  • полное отсутствие дыма и отравляющих веществ в помещении;
  • улучшению состояния окружающей среды в следствие использования отходов древесины и других твердых бытовых отходов



Эффективность

  • высокий уровень теплоотдачи — КПД, в зависимости от вида топлива, достигает 93%, что обусловлено конструктивными особенностями.



Экономичность

  • для получения 1 кВт тепла достаточно всего 0,1кг отходов древесины;
  • использование самых дешевых видов твердого топлива.



Простота управления

  • регулирование температуры с точностью до 1°С;
  • работу котла можно остановить с помощью системы регулирования.



Простота обслуживания

  • топливо можно закладывать 1 раз в сутки (в зависимости от вида топлива);
  • золу можно убирать из устройства даже во время его работы;
  • не требуется дымососов и других сложных устройств;
  • частота профилактических работ — до одного раз в 2 месяца, в зависимости от вида топлива.



Всеядность

  • твердое топливо не обязательно измельчать,
  • возможность использования топливного сырья с высокой влажностью (60% и более).



Долговечность

  • котел будет работать более 15 лет при соблюдении несложных правил эксплуатации.
